Instalacja elektryczna MANTES wiązka przyczepy podłodziowej 7,8m wtyczka 13PIN bajonety 2x5PIN
Instalacja elektryczna MANTES wiązka przyczepy podłodziowej 7,8m wtyczka 13PIN bajonety 2x5PIN
Instalacja elektryczna MANTES to praktyczne i niezawodne rozwiązanie przeznaczone głównie do przyczep podłodziowych, ale sprawdzi się również w innych przyczepach samochodowych wymagających solidnego okablowania. Główny przewód o długości 7,8 metra i przekroju 0,75 mm² wyposażony jest w standardową wtyczkę 13 PIN, zapewniającą kompatybilność z większością pojazdów. Dzięki odpowiedniej długości przewodu instalacja dobrze sprawdza się w dłuższych przyczepach, gdzie konieczne jest wygodne poprowadzenie wiązki do tylnych lamp.

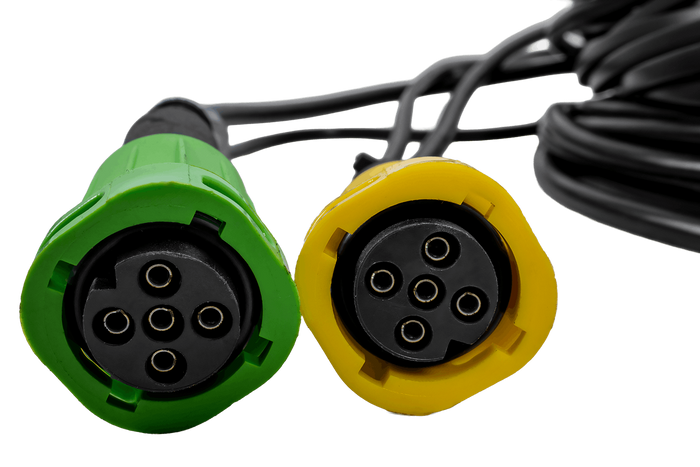

Wiązka wyposażona jest w dwa wodoszczelne złącza bajonetowe 5 PIN do podłączenia lamp tylnych. System bajonetowy zapewnia szybki i pewny montaż, eliminując ryzyko przypadkowego rozłączenia podczas jazdy. Konstrukcja złączy gwarantuje wodoszczelne połączenie i chroni styki przed korozją, co przekłada się na długotrwałą, bezawaryjną pracę całej instalacji oświetleniowej przyczepy.
Klasa szczelności
Bajonety z klasą szczelności IP67 zapewniają wysoką ochronę połączenia elektrycznego przed pyłem, wilgocią oraz wodą. Przy prawidłowym montażu złącze jest odporne na deszcz, zachlapania, błoto, kałuże i krótkotrwałe zanurzenie, co ma duże znaczenie w instalacjach oświetleniowych przyczep i lawet. Takie zabezpieczenie ogranicza ryzyko korozji styków, zwarć oraz problemów z działaniem lamp podczas jazdy w trudnych warunkach atmosferycznych.

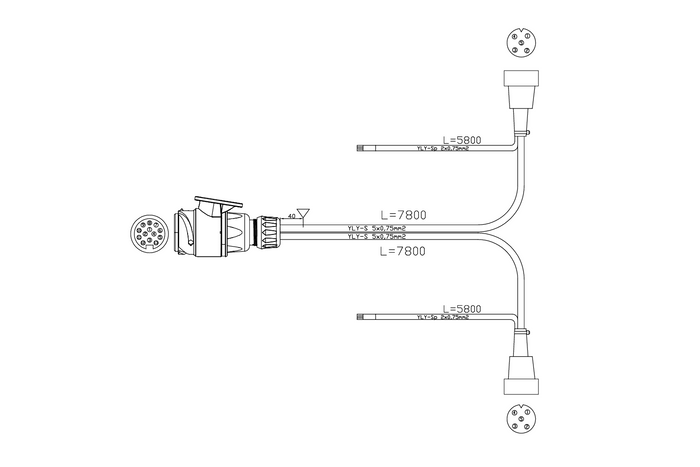

Instalacja posiada zintegrowane rozgałęzienie dwóch przewodów po 5,8 metra długości do lamp obrysowych, które skutecznie oznaczają gabaryty pojazdu zarówno w dzień, jak i w nocy, poprawiając bezpieczeństwo podczas manewrów oraz jazdy w trudnych warunkach.
Obsługiwane funkcje oświetlenia
światło pozycyjne
kierunkowskaz
światło stopu
światło cofania
światło przeciwmgielne
światło obrysowe
podświetlenie tablicy rejestracyjnejWiązka obsługuje funkcje oświetlenia: światło pozycyjne lewe/prawe, które zapewnia widoczność pojazdu podczas jazdy nocą; kierunkowskaz lewy/prawy, umożliwiający wskazywanie zamiaru skrętu; światło stopu, sygnalizujące hamowanie; światło cofania, które ułatwia manewry wsteczne, poprawiając widoczność za pojazdem; światło przeciwmgielne, które zwiększa bezpieczeństwo w trudnych warunkach atmosferycznych, takich jak mgła czy intensywne opady; światło obrysowe lewe/prawe, które podkreśla zewnętrzne kontury pojazdu, poprawiając jego widoczność na drodze, szczególnie nocą i w słabych warunkach oświetleniowych; oraz podświetlenie tablicy rejestracyjnej, które zapewnia widoczność numeru rejestracyjnego pojazdu w nocy.
Wiązki elektryczne do przyczep są niezbędnym elementem zapewniającym prawidłowe działanie oświetlenia w przyczepach samochodowych, lawetach, przyczepach rolniczych i kempingowych. Ich głównym zadaniem jest przesyłanie sygnałów elektrycznych do świateł pozycyjnych, stopu, kierunkowskazów oraz świateł przeciwmgielnych, co znacząco poprawia widoczność i bezpieczeństwo na drodze. Korzystanie z wysokiej jakości wiązek elektrycznych pozwala uniknąć problemów z przepięciami i awariami oświetlenia, co jest kluczowe zarówno dla kierowcy, jak i innych uczestników ruchu. Dzięki odpowiedniej długości przewodów oraz uniwersalnym złączom, montaż jest szybki i prosty, a solidna izolacja zapewnia odporność na warunki atmosferyczne, wibracje oraz uszkodzenia mechaniczne.

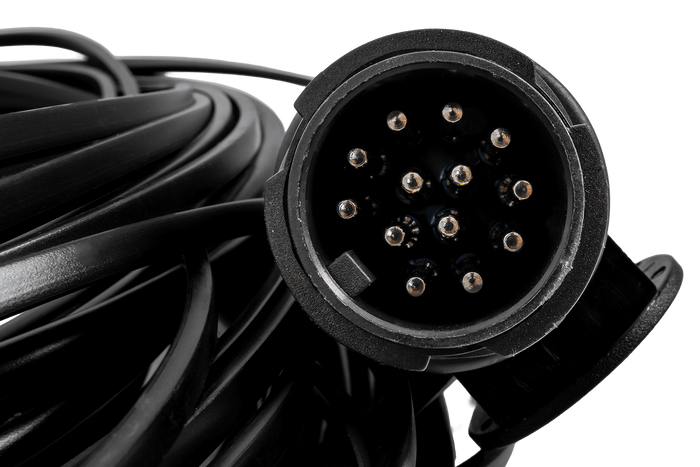

Znaczenie kolorów przewodów we wtyczce 13 PIN
- (1) żółty - kierunkowskaz lewy
- (2) niebieski - światło przeciwmgielne
- (3) biały - masa
- (4) zielony - kierunkowskaz prawy
- (5) brązowy lub czarny światło pozycyjne prawe
- (6) czerwony - światło stopu
- (7) czarny - światło pozycyjne lewe
- (8) szary - światło cofania
